オイルシール一覧
概要

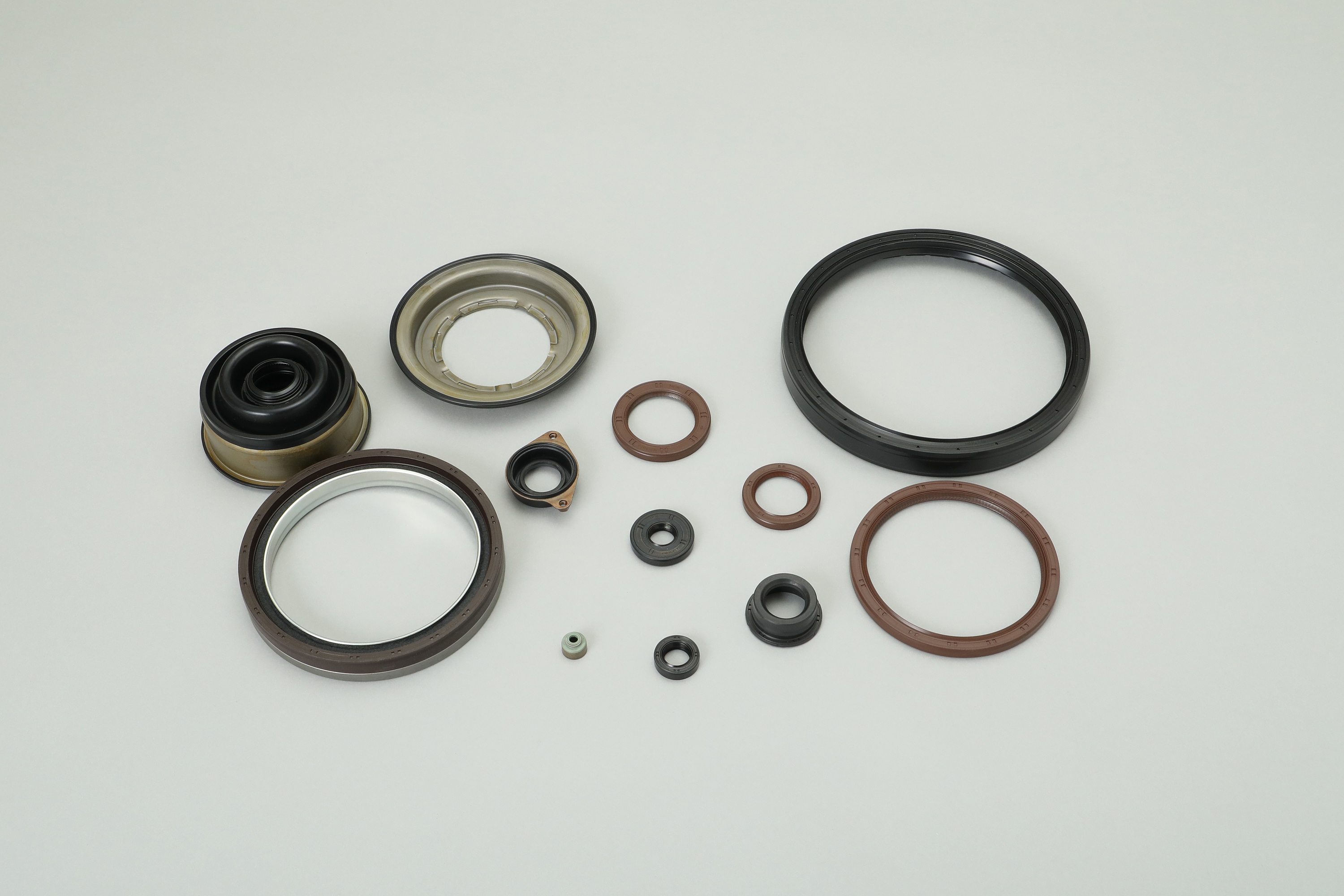

オイルシールとはその名称の通り、オイルをシールする為の機械部品です。回転軸の端から油が漏れたり、機械のすきまから水や薬液、ガスなどが漏れたりするのを防ぐと同時に外部からのゴミやほこりなどの異物の侵入を防ぐ役割があります。
スプリング付きシングルリップ
各種オイルシールの中で、回転用として最も多く使用されている製品です。外周が金属のものとゴムのものがあり、シールの対象を一方向側に置く場合、単独で用いられるのが一般的です。
スプリング付きダブルリップ
シールのリップ部を2重にする事で、外部からの異物を排除する必要がある場合に使用されます。回転用として多く使用され、外周が金属のものとゴムのものがあります。
スプリングなしシングルリップ
一般的にグリースシールとして多く使用され、外周が金属とゴムのものがあります。その他シングルリップのオイルシールを併用してダストシールとして使われる場合もあります。また、トルクを少なくする場合にも使用されます。あまり難しいシーリングには使用できません。
スプリングなしダブルリップ
機械内部からのグリースをシールし、外部からの異物を同時に防ぐ事ができます。あまり難しい箇所でのシーリングには使用できません。
特種形状
上記でお伝えした基本形状のほかにも、耐圧用や取り外しが容易なもの、摺動用のシールなど環境に応じた幅広い形状のオイルシールがあります。
