ピローブロック一覧
概要
ベアリングとハウジングを一体にしたベアリングユニットの事をピローブロックと言います。ピロボールと呼ばれる球面軸受とベアリングの特性を合わせ持っており、調心性と回転軸の動きを支持する事ができる機械部品です。

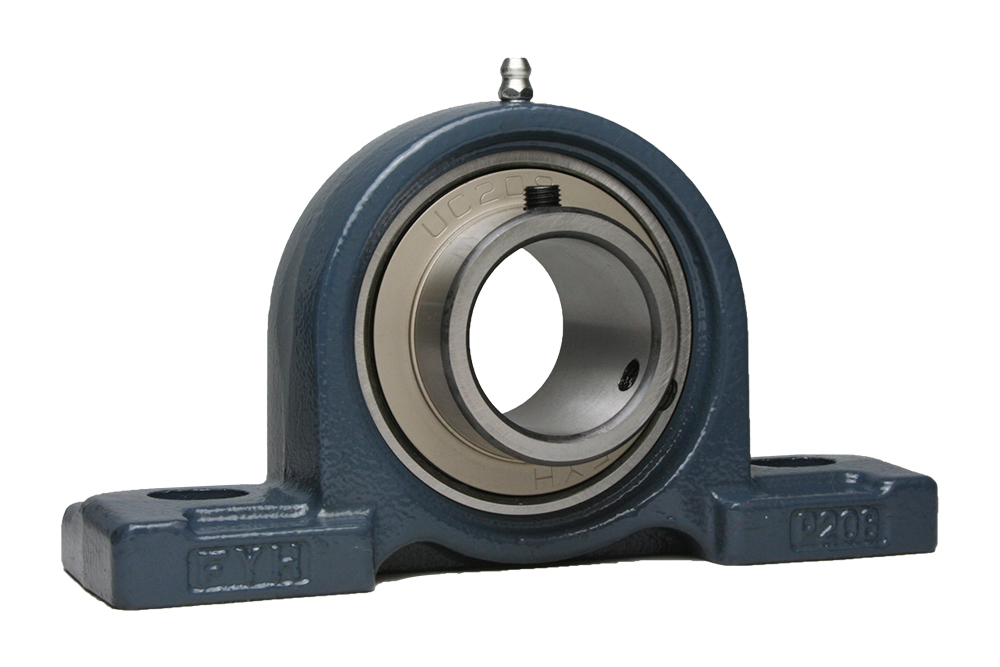

ピロー形ユニット
ユニットの中で最も代表的な形状で、一体構造の軸箱にベアリングが組み込まれており、様々が業種の機械に最も多く使用されています。また、ほこりや湿気を防ぐ為にカバーを取付できる形状のものもあります。
フランジ形ユニット
軸箱の形状を角形やひし形などにする事で機械の壁側に取付たり、機械の相手方へはめ込む事ができます。フランジの形状によって様々な環境で簡単に取り付けができるのが特徴です。また、ピロー形同様カバーを取付できる形状のものもあります。
テークアップ形ユニット
スライド溝を持つ形状のユニットで、ベルトやチェーンの調整など軸をスライド溝に沿って自由に移動する必要がある場合に使用します。
ストレッチャーユニット
テークアップ形と移動可能なフレームを組み合わせた形状で、鋼板製のフレームの場合は調整ボルトにより軸心を自由に移動させる事ができます。
プランマーブロック
ピローブロックに比べ、大型のベアリングが使われており、2つ割りになっている形状が特徴です。ユニット化されたピローブロックとは違い、2つ割りになっているので交換が容易にできる事と規格化された型番に合ったベアリングであればどのメーカーのベアリングも使用できます。
