伝導機周辺機器一覧
概要
伝導機の周辺には様々な部品が使われています。ここでは、動力を伝える為の周辺機器をまとめてご紹介します。
ユニバーサルジョイント
「自在継手」と呼ばれ駆動軸の回転を、角度を変えて伝える事ができる部品で、限られたスペースの中で、入力軸と出力軸をフレキシブルに連結する事ができます。
電磁クラッチ
コイルに通電することにより発生する電磁力を利用して軸同士を連結させて動力を伝えたり、両軸を切り離す事で動力を遮断したり、回転運動を制御する機械です。その原理によって「摩擦型電磁クラッチ」「磁粉型電磁クラッチ」「非接触型電磁クラッチ」に分けられます。

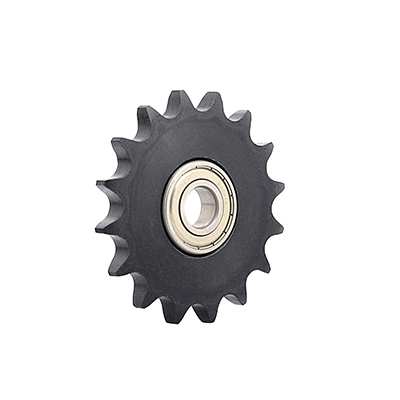

アイドラー
チェーンやベルトの動力を受けて回転する部品で、内部にベアリングが収納されており、チェーンやベルトに従動してスムーズに回転する構造になっています。動力伝達方法によって種類が分かれており、チェーンを使用する「スプロケットアイドラー」、タイミングベルトを使用する「プーリーアイドラー」Vベルトを使用する「Vベルトアイドラー」があります。

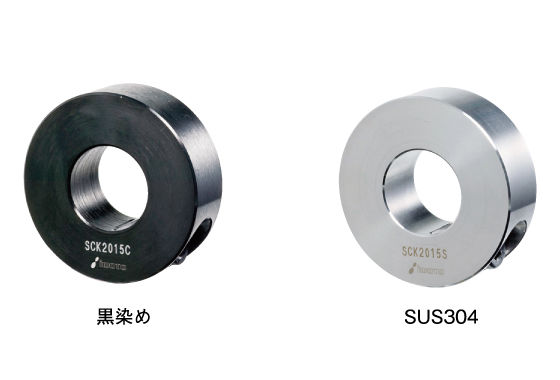

セットカラー
主に軸に取り付ける部品で、ベアリングやプーリー等の位置を固定させる為に使用されます。種類や形状も多種多様で、止めねじで取り付ける「スタンダードセットカラー」や締結力の高い「スリットカラー」組付け後の脱着が可能な「セパレートカラー」楔で締め付ける「クサビカラー」などがあります。
